LED顯示屏故障大全之短路處理

文章出處：www.cqtianxin.com作者：上海香蕉影视發表時間：2018-06-03

LED顯示屏的短路處理

1、電阻檢測法，將萬用表調到電阻檔，檢測一塊正常的電路板的某點的到地電阻值，再檢測另一塊相同的電路板的同一個點測試與正常的電阻值是否有不同，若不同則就確定了問題的範圍。

2、電壓檢測法，將萬用表調到電壓檔，檢測懷疑有問題的電路的某個點的到地電壓，比較是否與正常值相似，否則確定了問題的範圍。

3、短路檢測法，將萬用表調到短路檢測擋（有的是二極管壓降檔或是電阻檔，一般具有報警功能），檢測是否有短路的現象出現，發現短路後應優先解決，使之不燒壞其它器件。該法必須在電路斷電的情況下操作，避免損壞表。

4、壓降檢測法，將萬用表調到二極管壓降檢測檔，因為所有的IC都是由基本的眾多單元件組成，隻是小型化了，所以在當它的某引腳上有電流通過時，就會在引腳上存在電壓降。一般同一型號的IC相同引腳上的壓降相似，根據引腳上的壓降值比較好壞，必須電路斷電的情況下操作。該方法有一定的局限性，比如被檢測器件是高阻的，就檢測不到了。

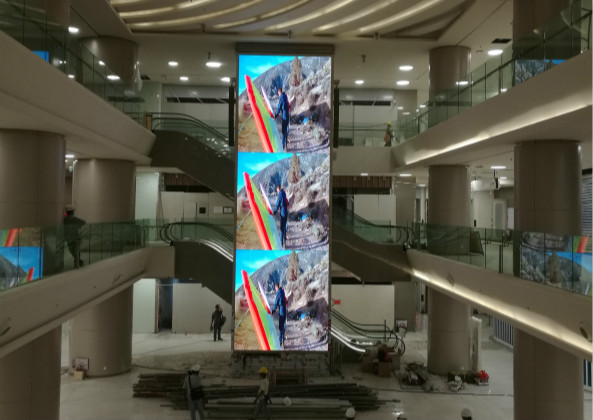

室內全彩LED顯示屏故障維修
