LED顯示屏掃描方式計算方法

掃描方式：在一定的顯示區域內，同時點亮的行數與整個區域行數的比例。

室內單雙色一般為1/16掃描，

室內全彩一般是1/8 掃描，

室外單雙色一般是1/4掃描，

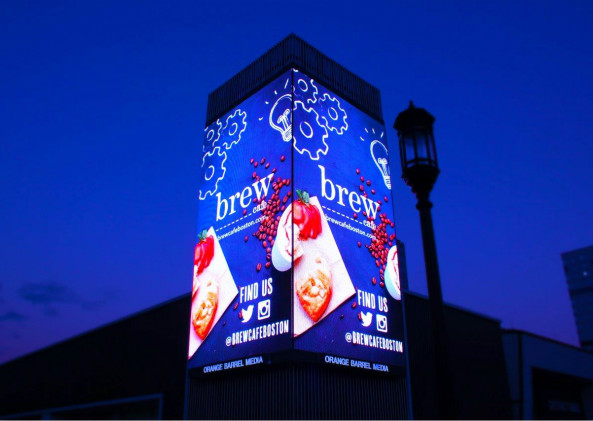

室外全彩一般是靜態掃描。

目前市場上LED顯示屏的驅動方式有靜態掃描和動態掃描兩種,靜態掃描又分為靜態實像素和靜態虛擬，動態掃描也分為動態實像和動態虛擬；驅動器件一般用國產HC595，台灣MBI5026，日本東芝TB62726，一般有 1/2 掃，1/4掃，1/8掃，1/16掃。

相關閱讀：

《什麽是靜態驅動、掃描驅動？兩者之間有什麽區別？》

舉列說明：

一個常用的全彩模組像素為 16*8 （2R1G1B）,如果用MBI5026 驅動，模組總共使用的是：

16*8*（2+1+1）=512 ，MBI5026 為 16位芯片，512/16=32

（1）如果用32 個MBI5026芯片，是靜態虛擬

（2）如果用16個MBI5026芯片，是動態1/2掃虛擬

（3）如果用8個MBI5026芯片，是動態 1/4掃虛擬

如果板子上兩個紅燈串連

（4）用24個MBI5026芯片，是靜態實像素

（5）用12個MBI5026芯片，是動態1/2掃實像素

（6）用6個MBI5026芯片，是動態1/4掃實像素

在LED單元板，掃描方式有1/16，1/8，1/4，1/2，靜態。如果區分呢？

一個簡單的辦法就是數一下單元板的LED的數目和74HC595的數量。

計算方法：LED的數目除以74HC595的數目再除以8 =幾分之一掃描

實像素與虛擬是相對應的:簡單來說，實像素屏就是指構成顯示屏的紅綠藍三種發光管中的每一種發光管最終隻參與一個像素的成像使用，以獲得足夠的亮度。

虛擬像素是利用軟件算法控製每種顏色的發光管最終參與到多個相鄰像素的成像當中，從而使得用較少的燈管實現較大的分辨率，能夠使顯示分辨率提高四倍。
