LED顯示屏參數計算大全之顯示屏的亮度計算方式

文章出處：www.cqtianxin.com作者：上海香蕉影视發表時間：2018-05-28

以全彩屏為例，通常紅、綠、藍白平衡配比為3：4：1

紅色LED 燈亮度：亮度（CD）/M2÷點數/M2×0.3(白平衡配比占30%)÷2 綠色LED 燈亮度：亮度（CD）/M2÷點數/M2×0.6(白平衡配比占60%) 藍色LED 燈亮度：亮度（CD）/M2÷點數/M2×0.1(白平衡配比占10%)

(1) 已知整屏亮度求單管亮度

例如：每平米2500 點密度，2R1G1B，每平米亮度要求為5000 cd/m2，則：

紅色LED 燈亮度為：5000÷2500×0.3÷2=0.3cd=300mcd 綠色LED 燈亮度為：5000÷2500×0.6=1.2cd=1200mcd 藍色LED 燈亮度為：5000÷2500×0.1=0.2cd=200mcd 每像素點的亮度為：0.3×2+1.2+0.2=2.0 cd=2000mcd

(2) 已知單管亮度求整屏亮度

例如：以P31.25，日亞管為例。

HSM顯示屏主要管芯規格

紅綠

HSM-PH-A+(日亞)

180-440mcd 1020-2400 mcd

因為白平衡配亮度配比紅：綠：藍=3：6：1 ；又白平衡的配比以綠管亮度去配其它管。所以如下：

由紅：綠=3：6 可知，綠管亮度是紅管的2倍，即紅管亮度為：2400(藍)÷2=1200mcd又因為紅、綠、藍四個管中，紅管有2個，所以，單個紅管的亮度為：1200÷2=600mcd。

由綠：藍=6：1可知，綠管亮度是藍管的6倍，即藍管亮度為：2400(藍)÷6=400mcd

因，1個發光像素=2紅管+1綠管+1藍管；即一個像素的亮度 =600(紅)×2+2400(綠)+400(藍)=3400mcd=3.4cd每平方米亮度=1個發光像素的亮度×每平方米的像素密度(個數)=3.4cd×1024(像素個數)=3482cd。以光損20%計算，實際發光亮度應為：2785.28cd。

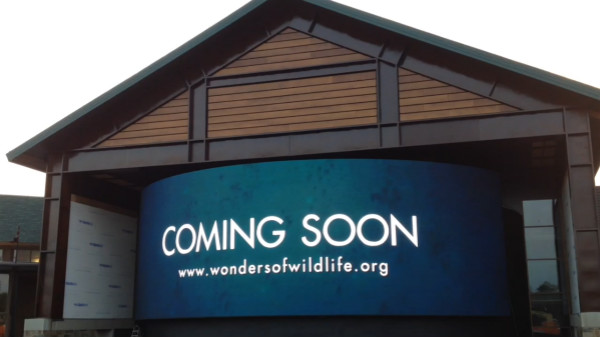

LED顯示屏亮度
